设备名称：生物质循环流化床热态虚拟仿真

品牌型号：象新力TDFQ7Y-CYV1.0

联系人

姓名：张谦 电话:18392137820

邮箱：zhangqian19@sdjzu.edu.cn

设备主要

技术参数

有效网址：http://www.vmkpyv.moocmooe.com/vmkpyv；

本虚拟仿真实验项目以某130t/h生物质循环流化床锅炉真实图纸为蓝本，对其全厂的主要设备及关键部件进行建模。模型结构主要包括生物质燃料及脱硫剂输运系统、炉膛及流化燃烧系统、灰分离及循环回送系统、汽水系统、一二次风系统、烟气净化除尘系统和排渣系统。模型完整实现了循环流化床锅炉内部气固两相湍流流化及燃烧复杂过程的3D展示，其功能主要包括全厂漫游、系统搭建、关键设备装配、运行调节仿真实验及在线测试等。其中，全场漫游允许在三维空间6个自由度上对循环流化床系统的主要部件进行认识学习，了解系统组成及各个设备的功能；系统搭建功能允许对整个流化床系统进行分步搭建，引导强化学习流化床系统的组成逻辑；设备组装帮助熟悉旋风分离器、回料器、布风装置的详细结构及原理；运行调节部分主要包括：“循环流化床流化状态调节实验”“循环流化床主循环回路压力平衡调节实验”和“循环流化床传热（燃烧份额）及热量分配调节实验”，可通过改变风量、物料循环量等参数对循环流化床流态变化、压力平衡特性及燃烧份额分布等进行仿真调节。在线测试主要结合实验内容对相关知识进行回顾，强化理解与记忆。

服务领域及用途

适用于循环流化床锅炉冷态调节及热态运行仿真学习及上机培训实验操作

应用示例

1、锅炉系统漫游、系统搭建、关键设备装配培训学习；2、循环流化床流化状态调节实验；3、循环流化床主循环回路压力平衡调节实验；4、循环流化床传热（燃烧份额）及热量分配调节实验；5、在线测试

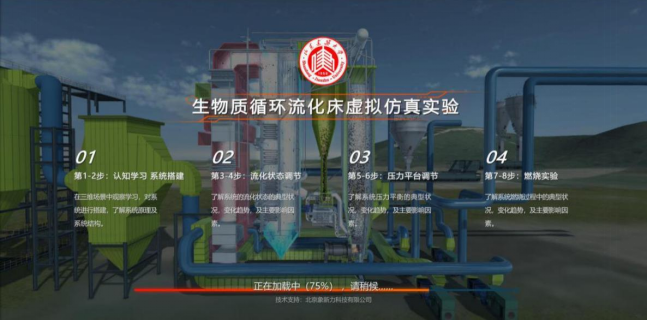

设备图片
