设备名称：钻孔探测仪

品牌型号：JL-IDOI(C)

联系人

姓名：张慎河 电话:13953141995

邮箱：zhangshenhe@sdjzu.edu.cn

设备主要

技术参数

探头摄像机像素：彩色低照度700lines（ 2048×1536）；

测斜精度：±90°，最高分辨精度0.1°；

传输线：U盘传输；

探头外径：Φ24～100

适用孔径Φ25~Φ500；

提升速度：>0.20m/s；

工作电压：直流12V±5%；

主机尺寸：288mm×230mm×90mm；

重量：主机2.7Kg，探头最大5Kg；

可对垂直孔、水平孔、斜孔、俯、仰角孔测试

内置电池：镍氢电，可连续工作8h；

可量测任意全方位倾角的钻孔结构产状角度；

同时实现数字视频、拼图成像、桩身垂直度测量；

存贮单元：极速CF卡，标准配置32G，可存贮2000余米的钻孔图像；

适用孔深：深度线可根据可续需求生产，目前可测试孔深0~1500米。

服务领域及用途

用于工程水文地质：观测钻孔中地质体的各种特征及细微构造，如地层岩性、暗示结构、断层、裂缝、夹层、岩溶等，编录地质柱状图;

用于矿产地质：观测矿体矿脉厚度、倾向和倾角，钻孔自身的倾向和倾角;

用于煤矿等矿山：观测和定量分析煤层厚度等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等;

用于管桩：观测桩内的各种异常和缺陷，定量分析接头质量及破碎、断裂、裂缝的长度、宽度及走向等；

用于混凝土：观测混凝土内空洞、裂缝、离析等缺陷的位置及程度；

用于地下管道：观测桩内容物，定量分析管道裂缝及破碎、断裂位置、长度、宽度及走向等；

用于水井维修：检测井壁的裂隙、错位、井下落物、滤水管孔堵塞及流砂位置等情况。

应用示例

测试工程钻孔围岩的完整性。

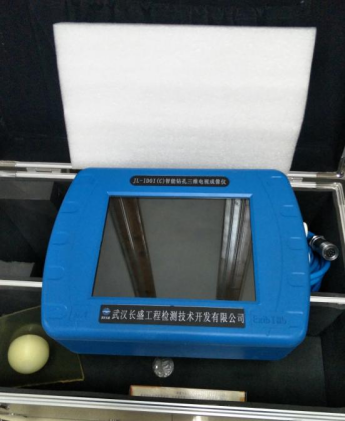

设备图片
