大型岩土与地下模型实验区位于教育部重点实验室东侧区域，占地面积共576 m2。大型岩土与地下模型实验区内目前有土工槽试验系统、单向振动台试验系统、岩土扰动模拟试验系统、岩土模拟试验区、多功能岩土隔离体模型试验系统、以及地质灾害物理模拟试验系统等大型仪器设备。
一、土工槽试验系统
(1) 试验区与设备简介
土工槽试验系统主要由8m×6m×6m试验槽体和加载系统组成，其中试验槽体由内外双层反力墙组成，反力墙厚度800mm，两墙之间设多道连梁；加载系统包括纵梁、门架、纵隔板、横隔板、作动器挂件、连接工装、支撑杆、电液伺服作动器等，其中电液伺服作动器包括垂向推2000kN电液伺服作动器8台、1500kN电液伺服作动器6台、水平推1000kN电液伺服作动器6台，共20台。
本实验系统可以完成大型地下空间原尺度开挖支护模拟、地下空间下穿接驳拓建模拟、高层建筑地下室开挖增层模拟、桩基础受力性能模拟分析等，为山东省内最大尺寸土工槽试验系统。
(2) 设备主要参数
1) 系统通道数：二十通道。
2) 控制方式：载荷控制和位移控制，且可以平滑切换。系统具有载荷控制、位移控制两种控制方式，且在两种控制方式之间可以平滑转换。
3) 控制系统类型：全数字式；
4) 系统静态精度：载荷0.5％FS；位移0.5％FS
5) 加载波形：正弦波、三角波、方波、组合波等。
6) 具有协调加载功能。
7) 额定流量：1000L/min。
8) 额定压力：28MPa。
9) 土槽内部尺寸：长8m，宽6m，深6m。
10）通过隔墙板土槽可被分割为4m×6m、4m×3m等不同规格。
（a）三维效果图
（b）实景照片
图 1 大型土工槽试验系统
二、综合岩土实验区
(1) 试验区与设备简介
本试验区主要安放岩土相关试验台，目前已经确定分为有地质灾害试验区、岩土扰动模拟试验区和岩土模型试验区。其中岩土扰动模拟试验区安放一台WYC001-岩土扰动模拟试验台，该试验台主要由垂向恒定预载100t油缸2台、垂向扰动100kN电液伺服作动器1台、水平扰动100kN电液伺服作动器1台、1000L/min静音油源、液压分油器1台、管路系统1套、2通道伺服控制系统及试验机台体组成。该设备用于地下工程的扰动加载模拟。典型工况1：垂向恒定预载200t，垂向扰动载荷±10t；典型工况2：垂向恒定预载200t，水平扰动载荷±10t。垂向扰动载荷与水平扰动载荷有同时施加工况。
(2) 岩土扰动模拟试验台技术指标
1) 系统通道数：2通道。
2) 控制方式：载荷控制和位移控制，且可以平滑切换。
3) 控制系统类型：全数字式。
4) 系统静态误差：载荷0.5％FS；位移0.5％FS。
5) 加载波形：正弦波、三角波、方波、组合波等。
6) 具有协调加载功能。
7) 系统工作频率：0～10Hz。
8) 垂向预载载荷：2000kN。
9) 垂向扰动载荷：100kN。
10) 水平扰动载荷：100kN。
11) 试件尺寸：1.5m×0.9m×1.5m。
12) 额定流量：1000L/min。
13) 额定压力：28MPa。

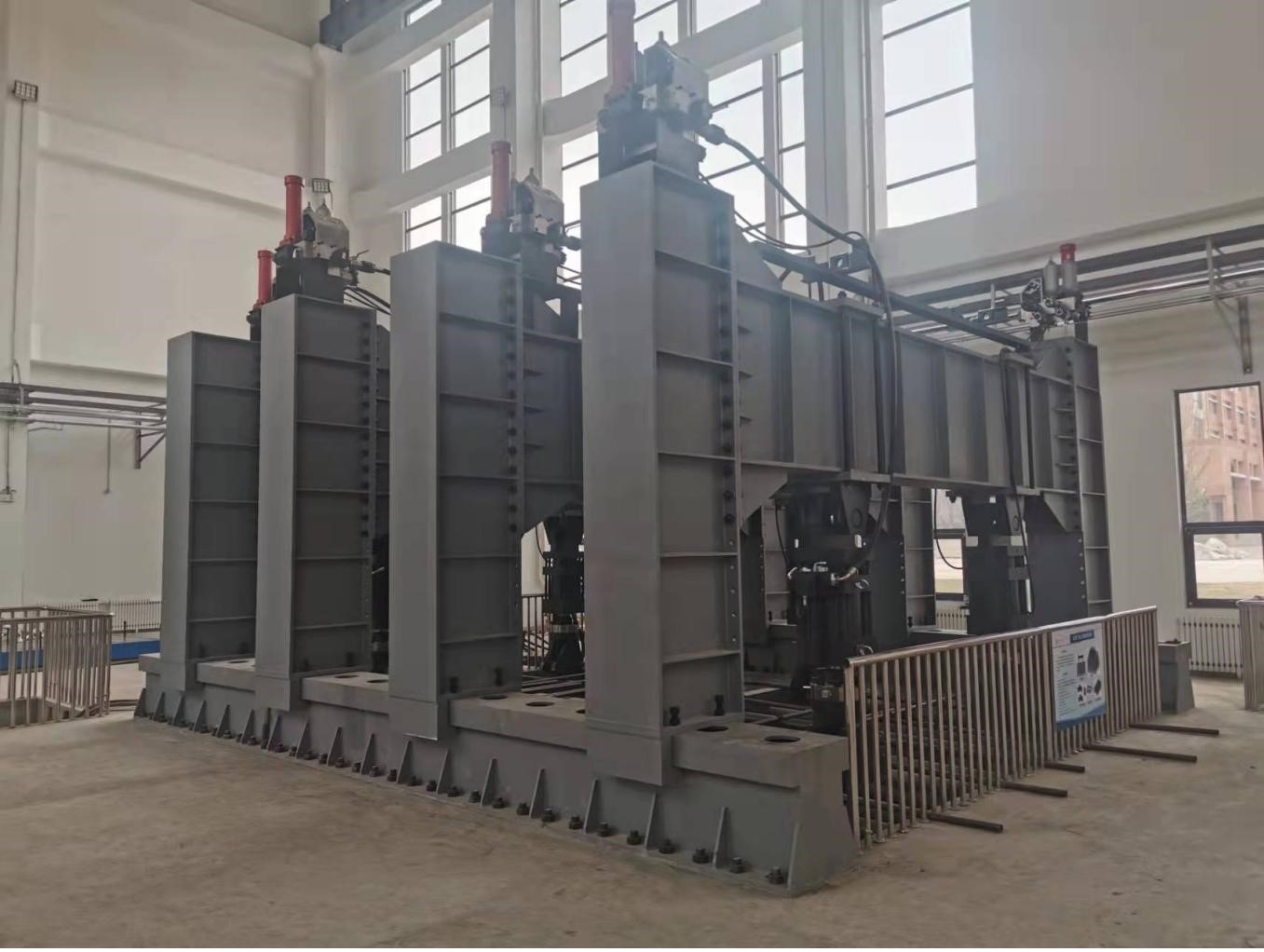

图2 岩土扰动相似模拟试验台
三、多功能岩土隔离体模型试验系统
该试验系统由端部反力装置水平传力杆及内部约束装置等共同组成，可用于开展一定范围尺寸岩土体物理模型的加载与测试。
图3 多功能岩土隔离体模型试验系统
